Воротники представляют собой одну из самых распространённых групп деталей для одежды. По размерам и внешним формам, по своему художественному и конструктивному решению существует множество вариантов. Внешняя форма воротника зависит от проектируемой модели изделия, а размеры должны соответствовать основным деталям переда и спинки.
При рисовании воротника мы часто сталкиваемся с трудностями грамотного его изображения, которое должно полностью отражать конструктивные особенности и задуманный дизайнером образ модели. Необходимо соблюдать пропорции, учитывать пластику и фактуру материалов одежды. Особенного внимания заслуживает построение отложного воротника с открытой горловиной переда. При его изображении будущие дизайнеры задают много вопросов и допускают больше всего ошибок.
На самом деле ничего сложного здесь нет. Нужно знать несколько правил и соблюдать определенную последовательность построения. Владеть терминами основных элементов такого покроя воротника также необходимо, чтобы понимать язык профессионального общения конструкторов и дизайнеров одежды.
В качестве примера предложена последовательность построения пиджачного воротника для жакета с центральной бортовой застежкой.

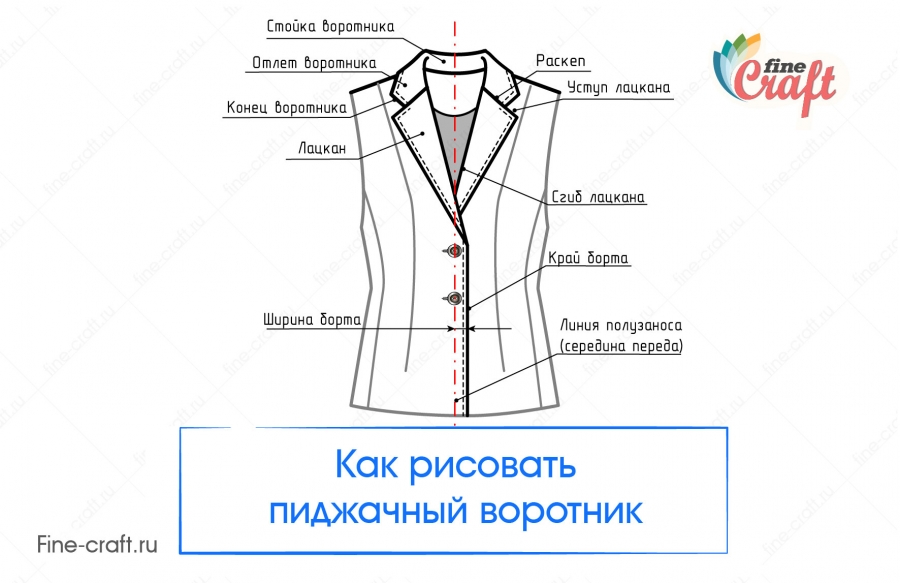

Воротником пиджачного типа называют отложной воротник, в котором линия сгиба стойки переходит в линию сгиба лацкана, а линия горловины воротника переходит в линию раскепа, доходящую до уступа лацкана. Форма такого воротника зависит от высоты стойки, степени ее прилегания к шее, характера перегиба лацкана, конфигурации линии втачивания.
Этапы построения отложного воротника пиджачного типа.
- Рисуют детали переда симметричные относительно линии середины переда, обозначенной красной штрихпунктирной линией на рисунке.

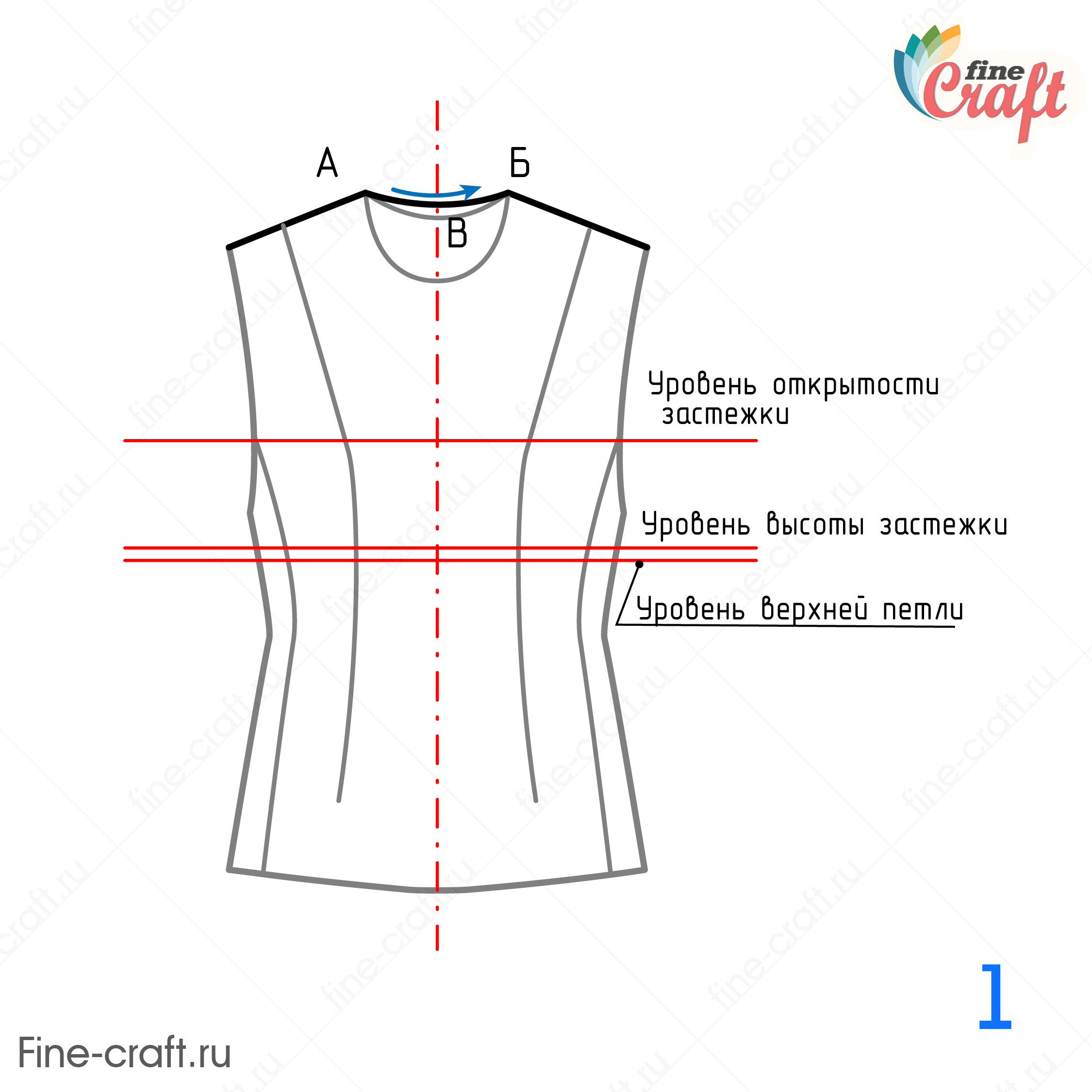

Рисунок пиджачного воротника начинают с определения уровней открытости и высоты застежки относительно линии груди по модели.

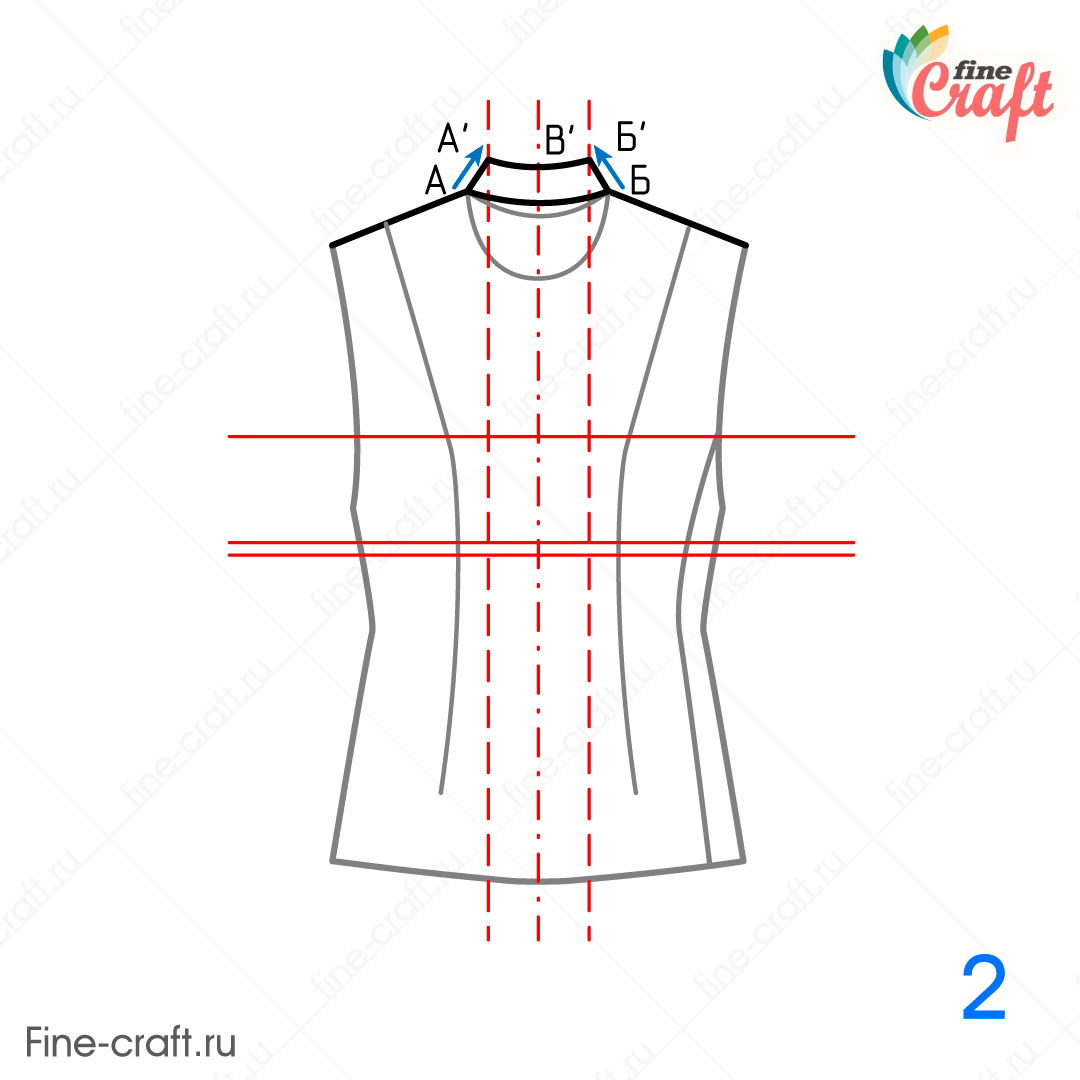

Уровень верхней петли располагают ниже (на 1,0…1,5 см на готовом изделии) относительно линии высоты застежки. На рисунке указанные линии обозначены красным цветом. Проводят линию АБВ втачивания воротника в горловину, уменьшая кривизну линии горловины спинки. - Проводят вертикальные вспомогательные линии, определяющие степень прилегания воротника к шее. Рисуют стойку воротника, находят точки А’ и Б’ на пересечении вспомогательных линий и высоты стойки, проводят линии АА’, ББ’ (рис. 2). Высота стойки для классического пиджачного воротника составляет 2,5-3,5 см в готовом изделии. Рисуют линию сгиба стойки А’Б’В’ с небольшим прогибом посередине.

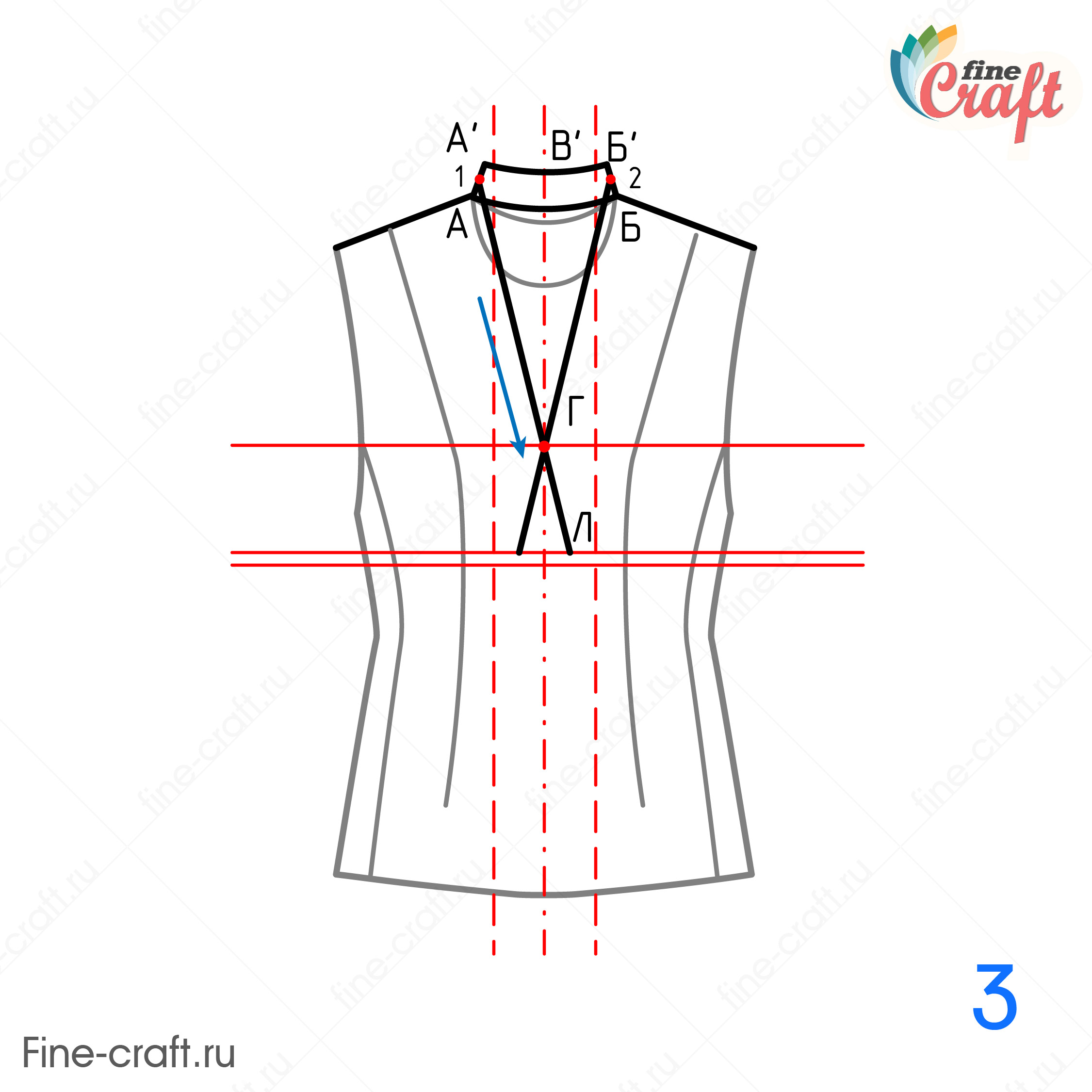

- Далее проводят линию перегиба лацкана, соединяя точку Г (точка открытости застежки) и точку 1 (середина стойки воротника). Продолжают линию вниз до пересечения с уровнем конца лацкана, получают точку Л (рис. 3). Оценивают соразмерность ширины борта, т. е. расстояние от середины переда до края борта (точка Л). Для жакета с центральной бортовой застежкой ширина борта составляет 1,5..2,5 см.

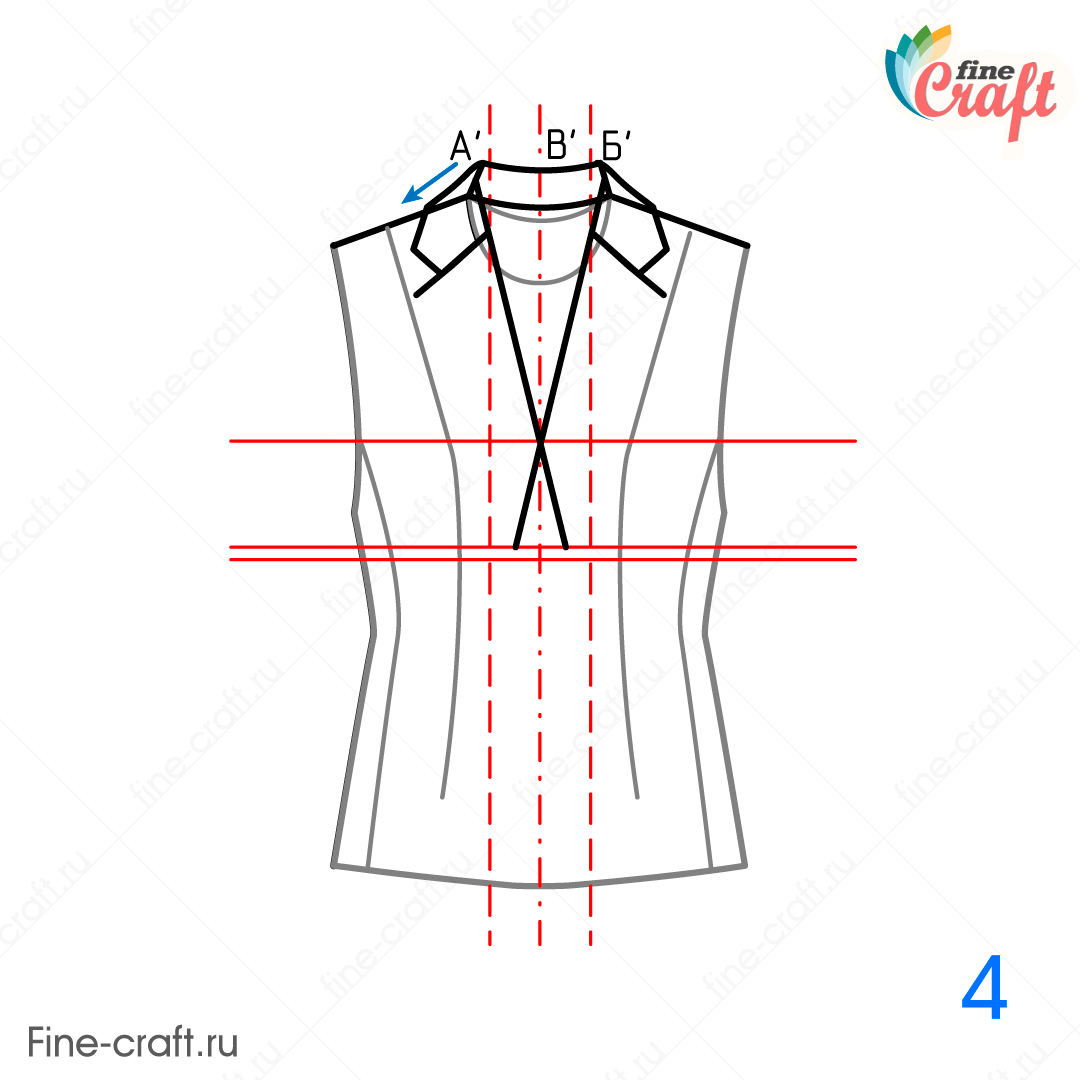

- Рисуют линии отлета сбоку и конца воротника, линию раскепа по модели. Относительно середины переда отражают модельные особенности на противоположную сторону (рис. 4).

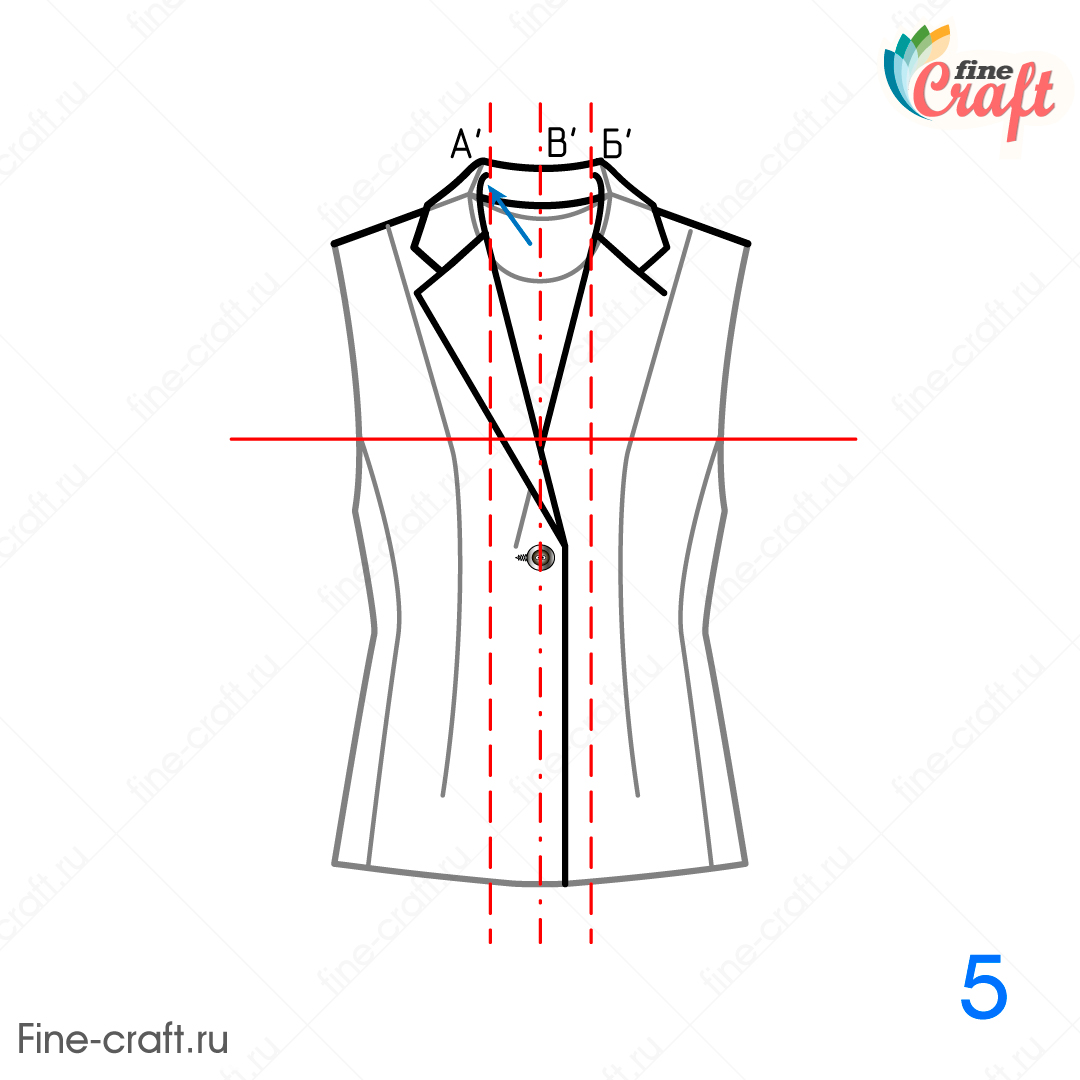

- Оформляют лацкан воротника. Линию перегиба стойки воротника от линии раскепа оформляют с небольшим закруглением (рис. 5). Размещают верхнюю пуговицу и петлю. Проводят линию левого борта.

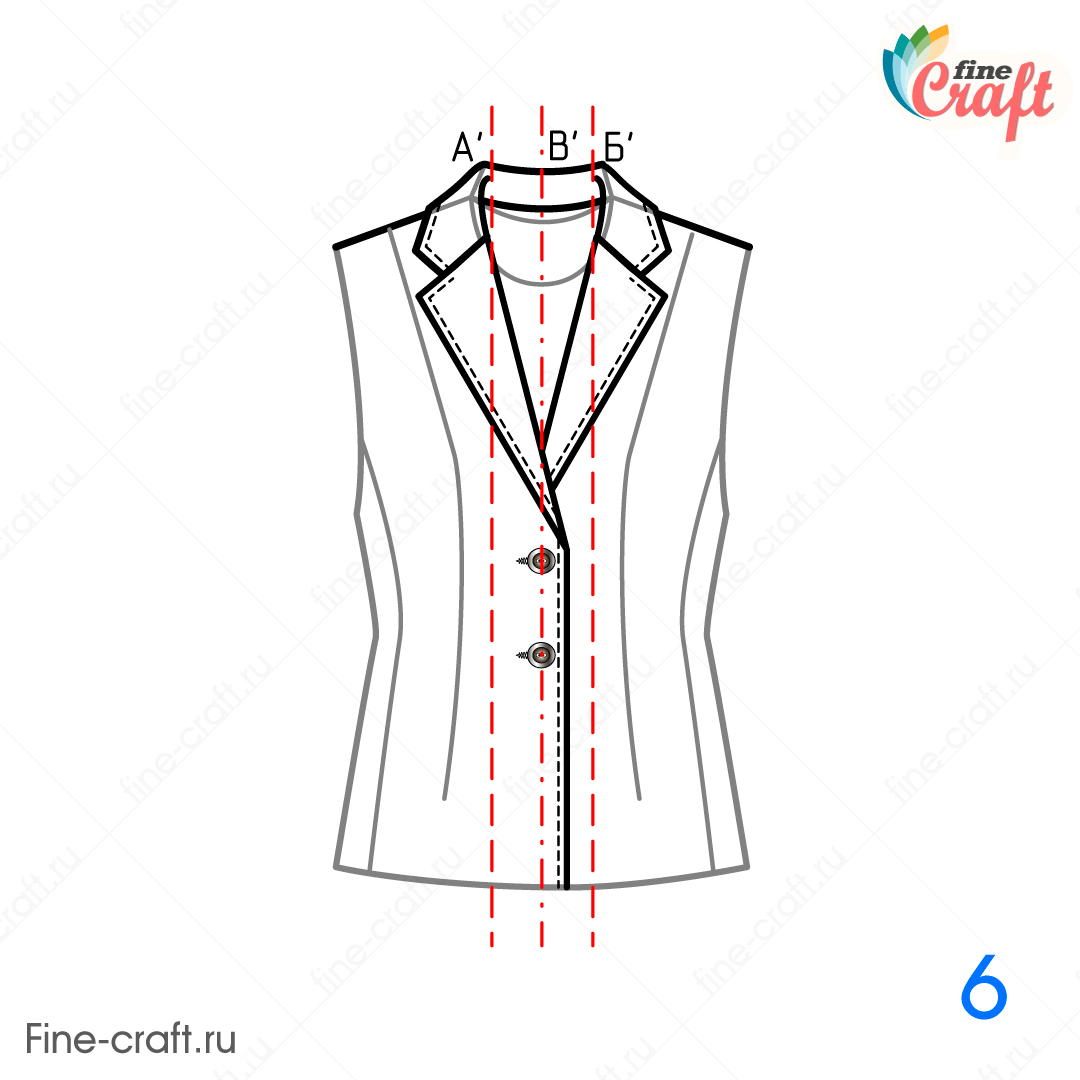

- Оформляют воротник: все модельные элементы воротника и лацкана отражают зеркально на противоположную сторону относительно линии середины переда, проводят линии отделочных строчек (при их наличии по модели), размещают пуговицы и петли по краю борта (рис. 6).
- Убирают все вспомогательные линии, невидимые элементы (правая часть борта и лацкана, часть плечевого шва, закрытая отлетом воротника, линии высоты стойки АА’, ББ ‘ и т. д.)

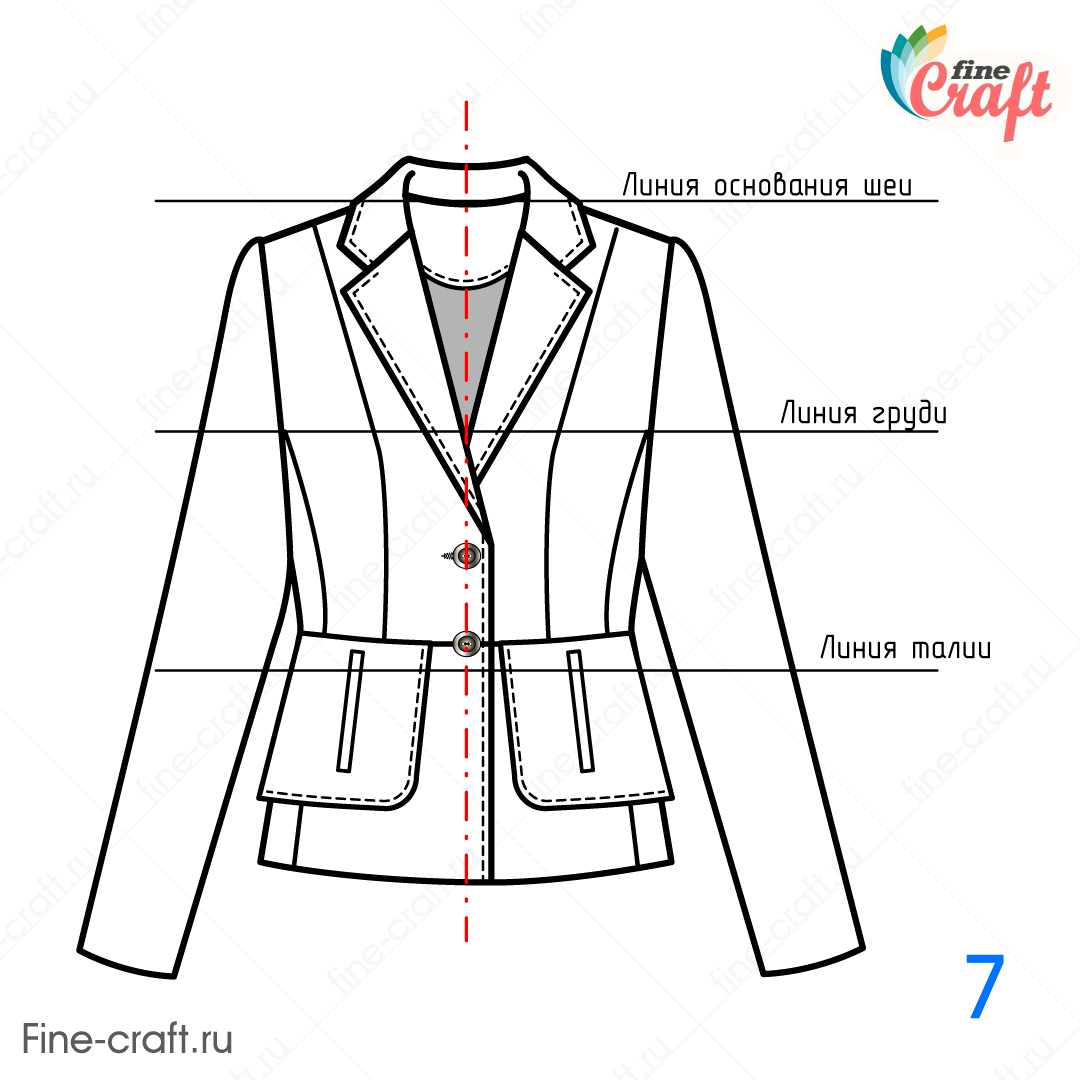

- Окончательный вариант оформления модели жакета с воротником пиджачного типа представлен на рис. 7.
С помощью линий разной толщины можно выделять конструктивные решения, особенности технологической обработки, прорисовать детали, отделку, фурнитуру. На рисунке модели жакета для линий отделочной строчки по краю воротника и лацкана, борта выбрана пунктирная линия меньшей толщины, чем линии воротника и лацкана.
