Можно выполнить градацию в CorelDRAW?

Можно выполнить градацию в CorelDRAW?

(0 голосов)

Это лидер среди вопросов по курсу «Проектирование одежды в CorelDRAW»!

Градация - это процедура получения комплекта лекал для смежных размеров и ростов на основе базового комплекта.

На производстве выполняют градацию в программах САПР.

Подходы к выполнению градации:⠀

✔традиционный (пропорционально-расчётный метод по схемам). Необходима «ручная» корректировка. Длины сопряженных срезов и их конфигурация могут существенно отличаться в некоторых размерах.

✔параметрический (автоматическое перепостроение по новым размерным признакам). САПР повторяет те же действия, которые были выполнены при построении лекал для базового размера. Сохраняется взаимосвязь между деталями, сопряженность срезов. Автоматически изменяются производные лекала.

✔компромиссный вариант — градация методом группировки. Подходит для сложных моделей, для изделий, созданных муляжным методом, если нет отработанных схем градации, нет времени записывать полноценные параметрические модели. Чаще применяется к отдельным деталям одежды, реже – для всего комплекта.

А что может Corel?

Corel – это мощный графический редактор, который используют в своей деятельности многие специалисты. Инструментарий этой программы можно использовать для создания конструкций и лекал.

Но Corel - это не САПР. В нем нет автоматического построения на размеры и роста.

Зато редактор - отличная альтернатива ручному построению. Это как карандаш и линейка в электронном виде.

Инструментами Corel можно выполнить градацию методом группировки.

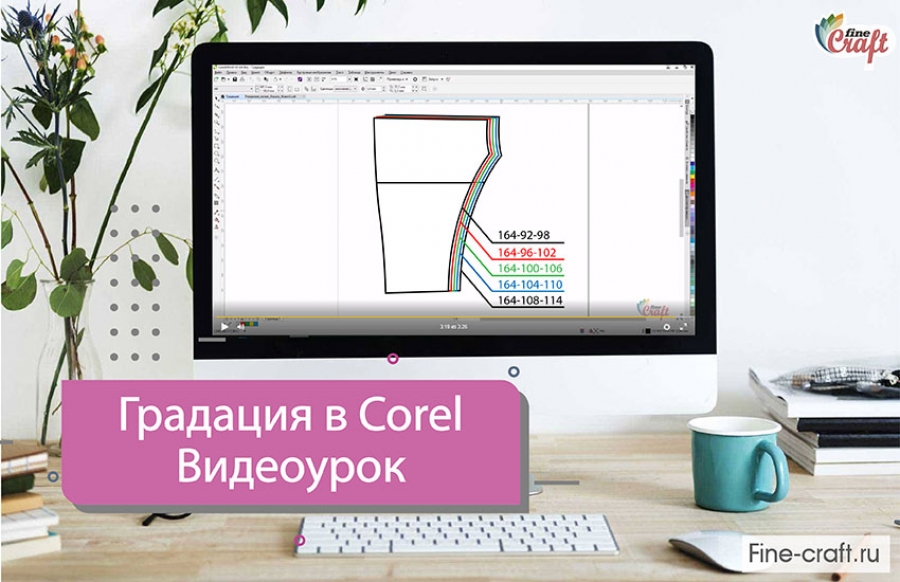

В видеоуроке показано, как получить контуры лекал 3-х промежуточных размеров.⠀

Недостаток этого метода – трудоемкость, т.к. необходимо построить 2 комплекта лекал.⠀

Но, построив 2, можно получить 5 комплектов И это будет в разы быстрее, чем вручную.⠀

Смотрите и решайте насколько удобен данный способ и подходит ли он для ваших задач
